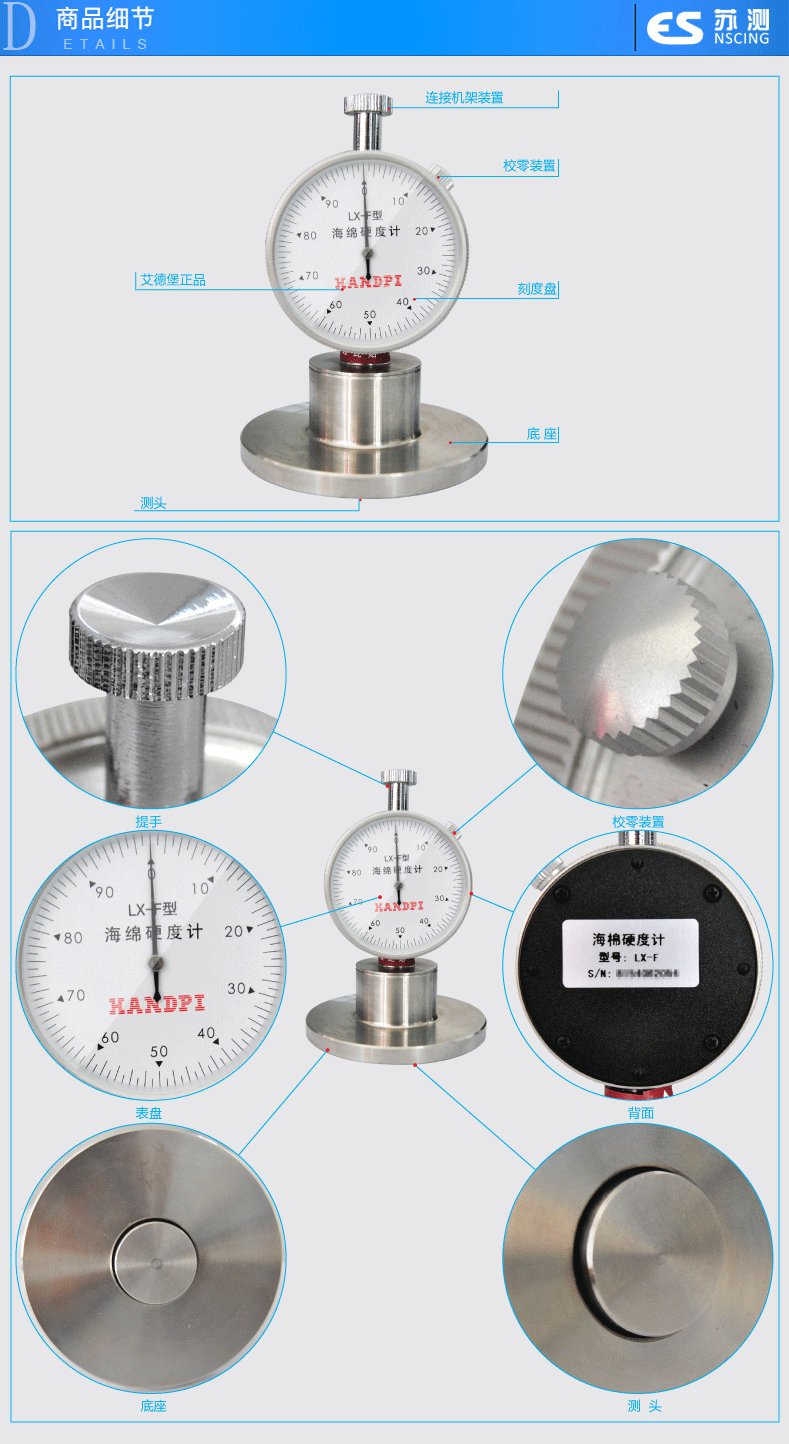

一、性能简介
LX-F型海绵硬度计是本厂为了方便客户测量泡沫材料的硬度而特殊定制的，它适用于测定软的泡沫材料，聚氨脂泡沫胶料制品硬度，这种硬度计与其他硬度计在测定使用方面有所不同，在使用时，压脚直接在试样上接触，并利用它自己的重量作为测力负荷。

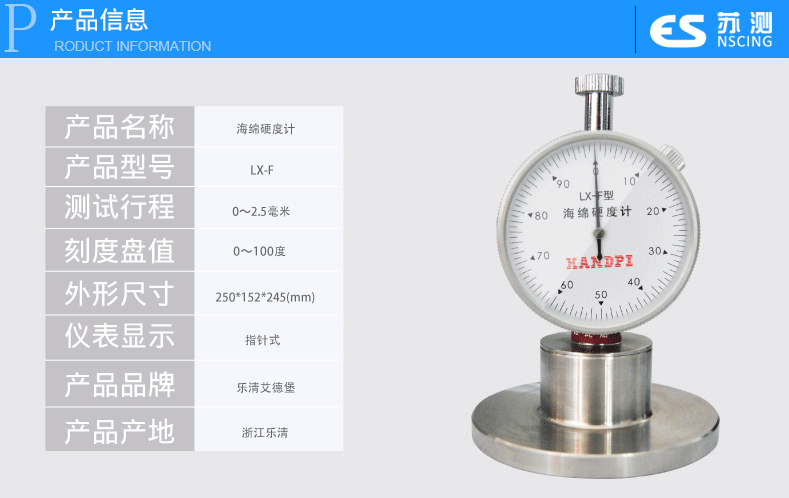

二、主要性能参数
压针行程范围：0～2.5毫米；
刻度盘值： 0～100度；
压针端部力： 550mN～4300mN（56～438.5g）。

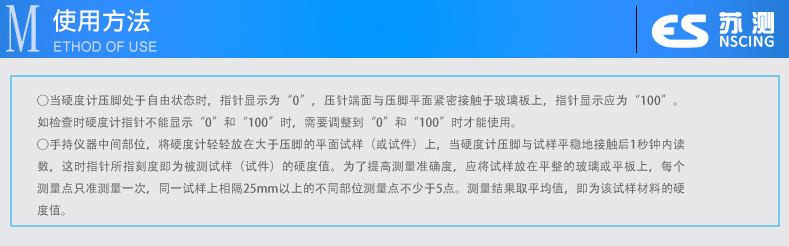

三、使用方法：
手持仪器中间部位，将硬度计轻轻放在大于压脚的平面试样（或试件）上，当硬度计压脚与试样平稳地接触后1秒钟内读数，这时指针所指刻度即为被测试样（试件）的硬度值。为了提高测量准确度，应将试样放在平整的玻璃或平板上，每个测量点只准测量一次，同一试样上相隔25mm以上的不同部位测量点不少于5点。测量结果取平均值，即为该试样材料的硬度值。
四、注意事项
当硬度计压脚处于自由状态时，指针显示为“0”，压针端面与压脚平面紧密接触于玻璃板上，指针显示应为“100”。如检查时硬度计指针不能显示“0”和“100”时，需要调整到“0”和“100”时才能使用。
五、试样及调节
（1） 试样厚度应该在25mm至30mm之间：当厚度不足25mm时，可用2片相叠，但需保证接触面光滑平整，总厚度仍应符合试样厚度规定。
（2） 试样大小应满足长和宽都大于100mm，测量点与试样边缘距离不小于40mm，各测量点之间不小于25mm，每个试样测量点不少于5点。
（3） 去掉试样两面的表皮，厚度应均匀一致，表面平整，微孔分布均匀，无机械损伤及杂质。
（4） 试样调节和试验环境条件按GB/T2941—91规定执行。
硬度计使用完毕后，装入仪器箱内，放置干燥处，防止受潮。
QQ
MSN
